Ringspeicher

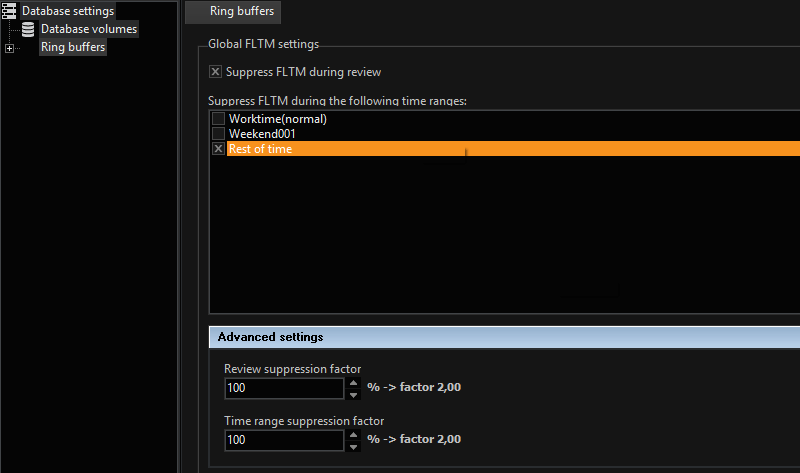

Klicken Sie auf den Eintrag Ringspeicher, um den Einstelldialog für die globalen FLTM-Einstellungen zu öffnen.

Lesen Sie hier mehr über FLTM, wenn Sie mit dieser Funktion nicht vertraut sind.

Wählen Sie das Optionsfeld FLTM während der Überprüfung unterdrücken und die entsprechenden Zeiten, wenn Sie nicht möchten, dass FLTM-Aktionen während dieser Zeiten durchgeführt werden.

Unter Erweiterte Einstellungen können Sie die Unterdrückung genauer einstellen.

Wenn Sie Ihre Einstellungen vorgenommen haben, klicken Sie auf das Kreuz vor dem Eintrag Ringspeicher, um die Einstellungen für den Ringspeicher vorzunehmen. Klicken Sie auf den Ring, den Sie konfigurieren möchten, und öffnen Sie die neu erscheinende Registerkarte Ringspeicher.

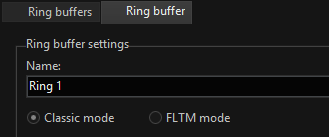

Sie können dem Ringspeicher einen Namen geben und müssen entscheiden, ob Sie die Ringspeicher auf den klassischen Modus oder den Fading Long Term Memory (FLTM)-Modus einstellen möchten.

Klassik Modus

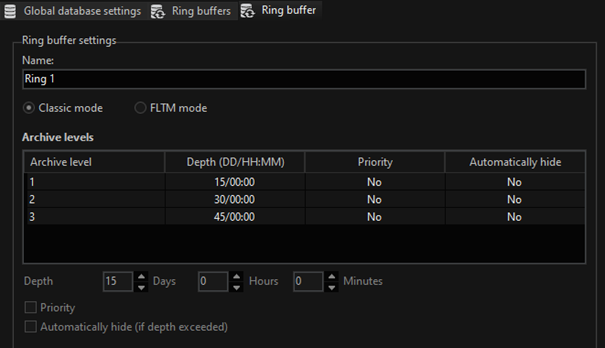

Die acht Aufnahmeringe werden auf der linken Seite des Einstellungsdialogs angezeigt, während die Einstellung für die Ringspeichertiefe auf der rechten Seite zu sehen ist.

Um die Aufnahmetiefe einzustellen, klicken Sie auf den Ring, dessen Einstellungen Sie ändern möchten. Der Einstellungsdialog wird angezeigt.

Die Tiefe des Ringspeichers wird in Tagen, Stunden und Minuten angegeben, die jeweils in 5 Archivierungsebenen unterteilt sind, wobei die erste Ebene die Daueraufzeichnung darstellt.

Außerdem gibt es zwei Auswahlfelder:

Feld	Beschreibung
Priorität	Markieren Sie dieses Auswahlfeld, wenn die Bilder dieser Archivebene sehr lange aufbewahrt werden sollen. Je nach Speicherplatzbedarf der Datenbank kann die Aufbewahrungsfrist auf mehrere hundert Tage verlängert werden. Allerdings werden die Bilder irgendwann überschrieben. Diese Einstellung entspricht in etwa der Einstellung "blockiertes Ereignis" in MSCIII.
Automatisches Ausblenden (wenn Tiefe überschritten)	Wenn Sie dieses Auswahlfeld markieren, werden die Bilder dieser Archivebene nach Ablauf der eingestellten Zeit für den Bediener ausgeblendet.

Was bedeutet Ringspeichertiefe?

Die Vorstellung, dass Ihre Datenbank einfach durch 8 geteilt wird und dass jeder Achtelteil einem Ring entspricht, ist naheliegend, aber leider falsch. Zum einen würde Platz verschwendet, wenn die Ringe nicht ausreichend mit Bildern versorgt würden, zum anderen könnten die Ringe schnell überlaufen und Bildmaterial vorzeitig zum Überschreiben freigegeben werden.

Ringe beinhalten eine dynamische Verwaltung des Datenbankraums. Mit anderen Worten: Wenn ein Ring aufgrund der Menge und/oder Größe der Bilder den reservierten Platz "überläuft", prüft das System die Position der Bilder, die am weitesten von der eingestellten Ringspeichertiefe entfernt sind. Diese Bilder werden dann zum Überschreiben freigegeben. Dadurch wird der verfügbare Datenbankplatz optimal genutzt und die konfigurierte Ringspeichertiefe eingehalten.

Was bedeutet Archivierungsebene?

Die Archivierungsebene erlaubt es, die Speichergröße für jedes Ereignis an den verfügbaren Festplattenplatz und die gewünschte Archivierungszeit anzupassen. Diese in Tagen, Stunden und Minuten angegebenen Werte werden beispielsweise bei der Konfiguration von Ereignissen verwendet, um die Art und Weise zu steuern, in der aufgezeichnete Ereignisse überschrieben werden.

Die acht Ringe mit ihren jeweils fünf Archivebenen können als ein G-Core mit 40 Ringen betrachtet werden. Diese Archivierungsebenen sind kein Ersatz für die Aufzeichnung in den Ringen, denn nur in den acht Ringen ist es möglich, gleichzeitig mit jeder beliebigen Archivierungsebene aufzuzeichnen. Die erste Archivebene enthält die Einstellung für die permanente Aufzeichnung.

Eine Berechnung der Kapazität ist nicht erforderlich. Es geht lediglich darum, die gewünschten Aufzeichnungszeiten für Daueraufzeichnungen und ggf. für länger zu speichernde Ereignisse einzustellen. Das System sorgt automatisch dafür, dass die insgesamt verfügbare Datenbankkapazität optimal auf alle konfigurierten Aufzeichnungsprozesse verteilt wird.

Siehe auch im Kapitel Überlegungen zur Datenbankverwaltung.

FLTM-Modus

Allgemein

Die FLTM-Funktion ist eine Erweiterung der Funktionalität der Datenbank. Das Hauptziel besteht darin, die Aufzeichnungstiefe der Datenbank zu erhöhen, indem die Bildraten für ältere Aufnahmen automatisch reduziert werden. Dies entspringt dem Gedanken, dass ältere Bilder, je nach Anwendung, weniger aussagekräftig sind als neuere Bilder. Gleichzeitig sichert das FLTM-Feature zumindest die Verfügbarkeit eines reduzierten Bestandes an Bildinformationen bei älteren Aufnahmen.

Die FLTM-Funktion kann optional aktiviert werden. Bisher war der Standard das vorherige Löschen der jeweils ältesten Bilder in einer Archivebene, wenn Speicherplatz für die Aufzeichnung benötigt wird.

Bei der technischen Umsetzung wird folgendermaßen vorgegangen:

Benötigt die DBE Aufzeichnungskapazität in einer Quellarchiv-Ebene, werden bei aktivem FLTM nicht nur einfache Speicherblöcke überschrieben, sondern mehrere Quellarchiv-Ebene-Speicherblöcke gemäß den FLTM-Packparametern zusammengeführt.
Die von FLTM zusammengeführten Blöcke stehen dann für die Aufzeichnung auf der Ebene des Quellarchivs zur Verfügung.
Der von FLTM erzeugte Block wird in einer eigens dafür vorgesehenen Zielarchivebene gespeichert. Diese Ziel-Archivebene wird auf eine höhere Zeittiefe als die Quell-Archivebene gesetzt, um eine höhere Verweildauer der gepackten Bilddaten in der Datenbank zu gewährleisten als in der Quell-Archivebene.
Dieses Verfahren stellt sicher, dass jenseits der erreichten Quellpegel-Zeittiefe nur noch Bilddaten mit einer reduzierten Bildrate gemäß den FLTM-Einstellungen zur Verfügung stehen.

FLTM entspricht damit einem datenbankinternen Pack-/Kopiervorgang von einer Archivebene mit geringer Aufzeichnungstiefe (aber hoher Bildrate) in eine andere Archivebene mit großer Aufzeichnungstiefe (aber niedriger Bildrate).

FLTM arbeitet unabhängig von der im Setup eingestellten zeitlichen Tiefe der Quellarchivebene, wenn in der Quellarchivebene aufgrund von Aufzeichnungsanforderungen Kapazität geschaffen werden muss.

Reicht die Gesamtkapazität der Datenbank nicht aus, um die in den Archivebenen eingestellte Zeittiefe zu erreichen, führt dies ebenfalls dazu, daß der Packvorgang bereits vor Erreichen der eingestellten Archivtiefe gestartet wird. Ist die Datenbankkapazität hingegen höher als erforderlich, startet FLTM ebenfalls später. Zwangsläufig bedeutet dieser Ansatz, dass es nicht möglich ist, die zeitliche Aufzeichnungstiefe, bei der die Packung (und damit das "Verblassen") der Bilddaten beginnt, genau vorherzusagen.

Auch die Definition der FLTM-Funktion auf Archivebene kann je nach Bedeutung der Aufzeichnungen zu unterschiedlichem Verhalten führen. So kann z.B. das Packen älterer Ereignisaufzeichnungen anders ablaufen als das Packen weniger wichtiger Daueraufzeichnungen.

Der Packprozess hält die zu den Bildern gehörenden Ereignisdaten nach dem Packen verfügbar.

Die beschriebenen Vorgänge beeinträchtigen die Disk-Leistung durch gleichzeitige Lese- und Schreibvorgänge. Dies ist normal und lässt sich nicht vermeiden, wenn neben dem Speichern neuer Bilder auch alte Bilder aus der Datenbank abgerufen, im Speicher verarbeitet und dann (reduziert) zurückgeschrieben werden. FLTM A allein benötigt also im Allgemeinen etwa 60 % der Laufwerksleistung zur Ausführung. Aus diesem Grund (und um verwackelte Bilder während dieser Zeit beim Betrachten von Datenbankaufzeichnungen zu vermeiden) gibt es zwei Einstellungen auf der Registerkarte Ringspeicher, die diesem Problem entgegenwirken.

Wenn Sie das Feld "FLTM während der Überprüfung unterdrücken" aktivieren, wird die FLTM-Funktion unterdrückt. Das Betrachten von Bildern und Bildsequenzen aus der Datenbank hat daher Vorrang. Die Art der Unterdrückung wird unter "Erweiterte Einstellungen" unter "Überprüfungsunterdrückungsfaktor" eingestellt. Ein Eintrag von 50 % (entspricht einer Verteilung der FLTM-Tätigkeit auf eineinhalb Tage) hat sich in der Praxis als verlässlicher Wert erwiesen.

Eine weitere Möglichkeit, die FLTM-Aktivität zu unterdrücken, besteht darin, statt des Feldes "FLTM während der Überprüfung unterdrücken" einen definierten Zeitraum zu wählen, in dem die FLTM-Aktivität unterdrückt werden soll. Einige Beispiele: Nehmen wir an, dass der Zeitbereich Woche 001 für den Tag und Woche 002 für die Nacht gilt. In einem solchen Fall ist es möglich, die Aktivität während der Nacht (Woche 02) zu aktivieren und sie während des Tages (Woche 001) zu unterdrücken. Wenn wir ein Verhältnis von 16 Stunden am Tag und 8 Stunden in der Nacht haben, dann ist es jedoch möglich, dass FLTM seine Arbeit in dieser Zeit nicht beenden kann. Dies würde FLTM sinnlos machen. Die erste Option für die Einstellung der Unterdrückung kann daher vorzuziehen sein.

Bei H.264 in Verbindung mit FLTM sollten Sie wissen, dass I-Frame-basierte Bilder (ganze GOPs) verloren gehen!

Klicken Sie hier, um zum Anfang des Kapitels Ringspeicher zu springen. Ansonsten lesen Sie bitte weiter.

Einstellungen

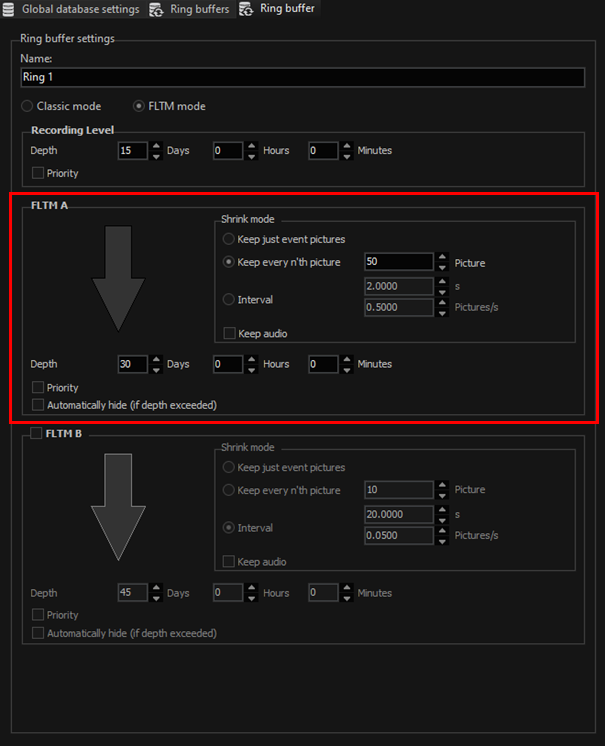

Wenn Sie den FLTM-Modus wählen, erweitern Sie die Einstellmöglichkeiten für den gewählten Ring. Neben den Einstellungen für die permanente Aufzeichnungsarchivebene (Archivebene 1) stehen Ihnen zwei Konfigurationen zum Löschen der Bilder zur Verfügung: FLTM A und FLTM B. Standardmäßig ist nur FLTM A aktiv.

FLTM A

Im FLTM-Modus wird automatisch die erste FLTM-Einstellung (FLTM A) aktiviert.

Legen Sie die Zeit (als "Wunschwert") fest, nach der die Datenbank ausgedünnt werden soll.

Wie im klassischen Modus wird die Datenbank bereits früher ausgedünnt, wenn Speicherplatz benötigt wird. Wenn genügend Speicherplatz vorhanden ist, kann der Vorgang jedoch auch später als angegeben wirksam werden.

Darüber hinaus sind die Auswahlfelder Priority (Priorität) und Auto hide (if depth exceed) (Automatisches Ausblenden (bei Überschreitung der Tiefe)) ebenfalls verfügbar und haben dieselbe Bedeutung wie im klassischen Modus. Das Auswahlfeld Keep audio (Audio beibehalten) ist neu: Markieren Sie dieses Auswahlfeld, wenn Sie vorhandene Audiodaten während des Verpackungsprozesses beibehalten wollen.

Schrumpfmodus

Der Schrumpfmodus hat drei verschiedene Einstellungen:

Einstellungen	Beschreibung
Nur Ereignisbilder behalten	Nur Ereignisbilder werden aufbewahrt, alle anderen Bilder werden gelöscht.
Behalten Sie jedes einzelne Bild	Die Standardeinstellung ist 50. In diesem Fall wird jedes 50. Bild aufbewahrt.
Intervall	Stellen Sie hier das Intervall ein, in dem die Bilder gelöscht werden sollen. Die Standardeinstellung ist ein Bild alle 2 Sekunden.

FLTM B

Aktivieren Sie auch die Funktion FLTM B. Nach der eingestellten Zeitspanne (auch nur ein "Sollwert") wird dann der bereits durch FLTM A ausgedünnte Teil entsprechend Ihren Einstellungen weiter ausgedünnt.

Andernfalls stimmen die Einstellungen mit denen von FLTM A überein.

Globale Datenbankeinstellungen

Im Bereich Globale Datenbankeinstellungen können Sie die Speichertiefe für alle Ringspeicher zentral begrenzen. Je nach Einstellung und Speichertiefe werden alle Video- und Ereignisdaten nach der angegebenen Zeit im System ausgeblendet oder gelöscht. Diese Einstellungen unterstützen Sie bei der datenschutzkonformen Einrichtung Ihres G-Core Systems.

Die folgenden globalen Datenbankeinstellungen sind verfügbar:

Einstellungen	Beschreibung
Standard (Ringspeicher-spezifische Einstellungen)	Es gelten die Einstellungen der einzelnen Ringspeicher.
Automatisch in allen Ringspeichern ausblenden	Die Video- und Ereignisdaten sind nach der angegebenen Zeit für den Bediener nicht mehr sichtbar.
Automatisches Löschen in allen Ringspeichern	Die Video- und Ereignisdaten werden nach der angegebenen Zeit aus der Datenbank gelöscht und können nicht wiederhergestellt werden. Die automatische Löschung kann bei einer bestehenden Datenbank einige Zeit dauern, bis die Speichertiefe begrenzt ist und die Videodaten gelöscht sind. Die automatische Löschung kann nur in den globalen Datenbankeinstellungen für alle Ringspeicher eingestellt werden. Die automatische Löschung kann individuell pro Ringspeicher oder global eingestellt werden.
Globale Speichertiefe außer Kraft setzen	Hier können Sie eine zentrale Speichertiefe für alle Ringspeicher angeben. Beachten Sie, dass dadurch einzelne Angaben in den Ringspeichern überschrieben werden.
