VMD verstehen und verwenden

Anmerkungen zur Funktion des VMD

Wenn Sie das VMD-Fenster öffnen, sehen Sie bereits 4 Ketten mit je 8 Zonen. Diese 32 Zonen bilden den Grundrahmen für den VMD.

Obwohl Sie maximal 96 zusätzliche Zonen (einzeln oder als Kette) hinzufügen können, ist es bis zum Erreichen der maximalen Anzahl von 128 Zonen nicht möglich, weniger als 32 Zonen zu haben.

Der Grund für diese Einschränkung liegt darin, dass für eine gleichmäßige und zuverlässige Messung zur Unterscheidung zwischen globalen und lokalen Veränderungen im Bild eine Mindestanzahl von Zonen ausgewertet werden muss.

Wenn Sie jedoch weniger als diese 32 Zonen für Ihre speziellen Umstände benötigen, stellen Sie die verbleibenden Zonen auf "Unterdrückung".

Wenn Sie Zonen auf Unterdrückung eingestellt haben, werden diese Zonen anschließend nur für die Berechnung von globalen Änderungen verwendet. Diese Zonen sollten sich nicht auf Bildteilen befinden, die Bewegung enthalten (Bäume, Büsche, Wolken, Fahnen usw.) und auch nicht auf Segmenten mit Kontrastschwankungen (Himmel im Allgemeinen, helle Autoscheinwerfer, blinkende Werbung usw.). Die Einbeziehung solcher Zonen führt dazu, dass die Sensoren weniger empfindlich werden.

Wie funktioniert das? Der unterdrückte Teil (angegeben durch einen Prozentsatz) wird von allen gemessenen globalen Veränderungen im Bild subtrahiert. Wenn sowohl die Bewegungs- als auch die Kontrastschwelle korrekt eingestellt sind, wird bei einer Unterdrückungsschwelle von 100 % weder eine globale noch eine lokale Veränderung signalisiert. Bei einer Unterdrückung von 0 % erfolgt eine konstante Bewegungserkennung, bei der jede Veränderung im Bild immer gemeldet wird.

Aufgrund der oben genannten Bedingungen (bewegte Bildausschnitte oder starke Kontrastveränderungen) ist es unerlässlich, die Unterdrückung zu verschiedenen Tageszeiten und bei unterschiedlichen Licht-/Wetterverhältnissen zu kontrollieren. Jeder, der schon einmal einen Rasen zu verschiedenen Tageszeiten gesehen hat, wird verstehen, wie schwierig es sein kann, die Unterdrückung richtig einzustellen: Am Morgen mit Tau und Gegenlicht glänzt der Rasen wie Silber (hoher Weißwert), während er am Nachmittag ein sanftes Grün hat (mittlerer Grauwert). Oder, was oft nicht bedacht wird: Pflanzen wachsen und verändern sich mit den Jahreszeiten. Bewegte Triebe drängen ins Bild, und wo im Herbst die Sicht frei war, füllt im Sommer schimmerndes Laub das Bild.

Über Aktionen und/oder die konfigurierten Zeitbereiche ist es möglich, angepasste Profile für das VMD zu verschiedenen Tageszeiten zu starten. Auf diese Weise können schwierige Situationen besser bewältigt werden.

Konfiguration des Alarms

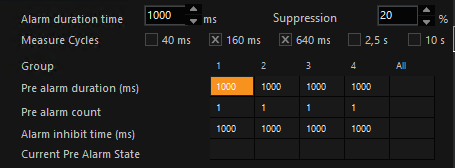

Die Alarmkonfiguration zeigt alle wichtigen Einstellungen in übersichtlicher, tabellarischer Form.

Zunächst muss die Alarmdauer in Millisekunden eingestellt werden. Diese Einstellung gilt für alle Alarme.

Hier ist es möglich, Einstellungen für jede Gruppe oder eine für alle Gruppen in der Spalte Alle vorzunehmen.

Voralarmzeit

Besonderes Augenmerk sollte auf die Voralarmdauer gelegt werden; in unserem Beispiel haben wir 1000 Sekunden eingegeben.

Die Voralarmdauer ist die Zeitspanne, innerhalb derer die unter Voralarmanzahl eingegebene Anzahl von Voralarmzonen eine Bewegung erkennen muss, bevor ein Alarm erkannt wird. (Siehe unten)

Darauf wird im Folgenden näher eingegangen. Die Zeitleiste für die Alarmsperre gibt die Zeit an, für die alle Alarme in allen Gruppen gesperrt werden, sobald eine Bewegung in einer Sperrzone erkannt wurde.

Messzyklen und Bildkontrast

Im Bereich der Alarmkonfigurationseinstellungen finden Sie auch eine Zeile mit der Bezeichnung Messzyklen, in der fünf Einstellungen möglich sind.

Die aktivierten Messzyklen werden auch als Kurven auf dem Monitor angezeigt. Die Werte für 40 und 160 ms sind:

Diese Zeiten sind erklärungsbedürftig:

Beispiel Betrachten wir eine Alarmzone mit einem Messzyklus von 40 ms. Dies bedeutet, dass Kontraständerungen innerhalb der Zone alle 40 ms verglichen werden. Wenn nun ein Ball durch die Zone fliegt, wird er erkannt, da 40 ms recht kurz sind. Schleicht eine Person jedoch langsam und vorsichtig durch die Zone, sind die innerhalb von 40 ms auftretenden Kontraständerungen zu gering, um einen Alarm auszulösen.
Bei einer Einstellung von 10 s ist die Situation dagegen umgekehrt: Der Ball wird nicht erkannt, wohl aber die langsam schleichende Person.

Dies gilt jedoch nur, wenn die Größe der Objekte in einem angemessenen Verhältnis zur Größe der Zone steht. Wie hier anhand unserer Beispielfigur gezeigt.

Dennoch könnte auch ein kleineres Objekt wie ein Kaninchen erkannt werden, sofern der Kontrast stark genug ist. Wenn der Kontrast zu schwach ist, erfolgt keine Erkennung.


Wird anerkannt	Wird nicht erkannt

Damit haben wir drei Kriterien für die Einstellung der Messzyklen: Geschwindigkeit, Größe und Kontrast. Um die richtigen Einstellungen vorzunehmen, sollten Sie:

Nehmen Sie Ihre Einstellungen im Monochrom-Modus vor, damit Sie den Kontrast besser beurteilen können.
Testen Sie verschiedene Messzyklen und deren Kombinationen
Bewusstes Auslösen von Alarmen durch Personen und/oder Gegenstände unter verschiedenen Lichtverhältnissen und mit unterschiedlichen Kontrasten
Achten Sie besonders auf die Einstellungen für Dämmerung und Nacht (Zonen in völlig dunklen Gebieten sind ebenso nutzlos wie Zonen, in denen das Kamerabild von Scheinwerfern durchflutet wird).

Auch die jahreszeitlichen Bedingungen (tiefstehende Sonne, weiße Schneeflächen usw.) sollten berücksichtigt werden.

Alarm- und Sperrzonen

Alarmzonen

Alarmzonen sind in den Teilen des Bildes angebracht, in denen Bewegungen erkannt werden sollen. Es können einzelne Zonen (Ketten mit einem einzigen Glied) oder ganze Ketten verwendet werden. Eine Kette ist besonders nützlich, wenn neben der Bewegung selbst auch die Richtung und die Geschwindigkeit erfasst werden sollen. Voralarmzonen sind hier besonders hilfreich (siehe nächster Abschnitt).

Sperrzonen

Anders verhält es sich bei Sperrzonen: Da Sperrzonen nicht bei Aktivität einen Alarm auslösen, sondern die Alarmauslösung durch die Alarmzonen für eine bestimmte Zeitspanne verhindern, werden sie nur in Sonderfällen eingesetzt.

Wenn Sie Sperrzonen eingerichtet haben und eine Bewegung in diesen Sperrzonen erkannt wird, werden alle Alarme in allen Gruppen gesperrt!

Vom Voralarm zum VMD-Alarm

In diesem Abschnitt wollen wir anhand eines Beispiels die Funktionsweise von Voralarmzonen erklären. Wir haben zu diesem Zweck ein sehr einfaches Szenario erstellt:

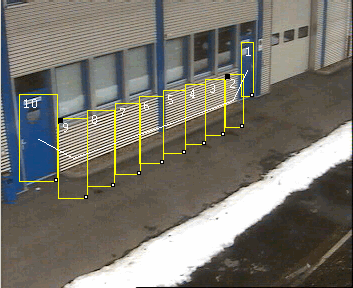

In der nächsten Abbildung sehen Sie eine Voralarmkette mit 10 Zonen, die im Bereich 1 erstellt wurde.

	Der Voralarmzähler wurde auf 3 eingestellt, was bedeutet, dass ein VMD-Alarm ausgelöst wird, wenn 3 Zonen in der Kette innerhalb der Voralarmdauer von 1000 ms durch eine Bewegung aktiviert werden. Der aktuelle Voralarmstatus zeigt an, wie viele Zonen die obige Bedingung erfüllen.
	Die VMD-Alarm-LED zeigt keinen Alarm an.

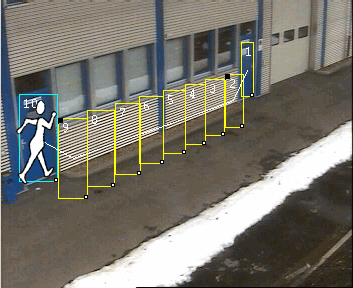

In der nächsten Abbildung löst unsere Beispielfigur ein Bewegungssignal in Zone 10 der Kette aus. Der Erfassungsbereich ist cyanfarben umrandet, da es sich um den Bereich mit dem höchsten Erfassungsgrad handelt.

	Unter Aktueller Voralarmzustand können Sie sehen, wie die Bewegung in Zone 10 eine Änderung des Status (von 0 auf 1) bewirkt.
	Die VMD-Alarm-LED zeigt keinen Alarm an.

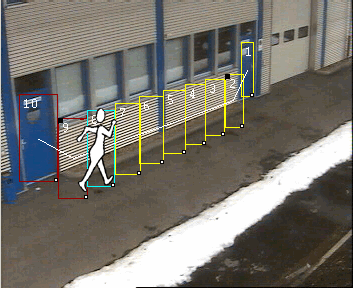

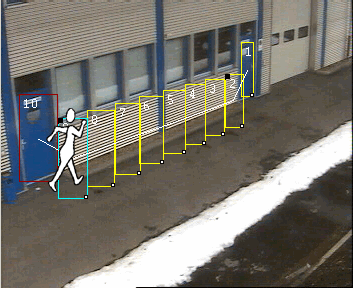

Unsere Abbildung geht weiter: Zone 10 ist jetzt dunkelrot umrandet, was bedeutet, dass sie sich im Voralarmzustand befindet. Zone 9 ist aufgrund der maximalen Bewegungserkennung cyanfarben.

	Der aktuelle Voralarmstatus springt von 1 auf 2, da mittlerweile 2 Zonen in der Voralarmkette die Bedingung erfüllen.
	Die VMD-Alarm-LED zeigt keinen Alarm an.

Unsere Figur hat innerhalb der angegebenen Zeit eine Bewegungserkennung in Zone 8 ausgelöst. Die Zonen 10 und 9 befinden sich im Voralarmzustand, und die aktuelle Zone 8 löst ebenfalls aus.

	Der Zähler steigt nun auf 3. Die Bedingung für den eingestellten Alarm ist somit erfüllt. Es wird ein VMD-Alarm ausgegeben.
	Die VMD-Alarm-LED zeigt ebenfalls einen Alarm an.

Die Bedeutung der Perspektive

Menschen erscheinen in größerer Entfernung natürlich kleiner als in der Nähe der Kamera. Auch auf dem Bildschirm bewegen sie sich mit entsprechend unterschiedlicher Geschwindigkeit.

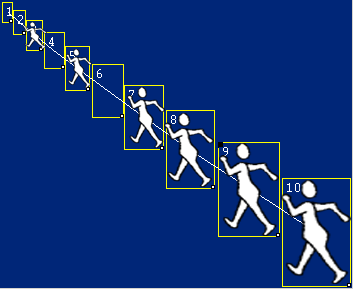

Unsere Beispielabbildung veranschaulicht das perspektivische Problem. Die Veränderung der Größe ist deutlich zu erkennen.

Ein Bewegungsmelder sollte jedoch in der Lage sein, alle Bewegungen mit der gleichen Zuverlässigkeit zu erfassen, unabhängig von ihrer Größe und Geschwindigkeit auf dem Bildschirm.

Weiter oben haben wir gesehen, wie Ketten gebildet werden und sich formen lassen. Da die Größe des Erfassungsbereichs und der Abstand der Erfassungsbereiche zueinander an die Perspektive der zu erfassenden Objekte (oder Personen) angepasst werden kann, ist das VMD-System in der Lage, die Forderung nach einer konsistenten Bewegungserkennung zu erfüllen.

Exportieren des Viewer-Schnappschusses

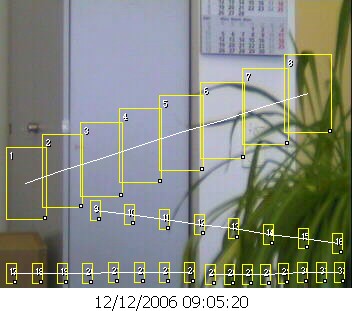

Sie können die installierten Ketten als Snapshot exportieren, um diese Einstellungen zu speichern.

Wenn Sie die installierte Kette als Snapshot exportieren möchten, doppelklicken Sie auf den Viewer und im Menü auf Export viewer snapshot (Viewer-Snapshot exportieren).

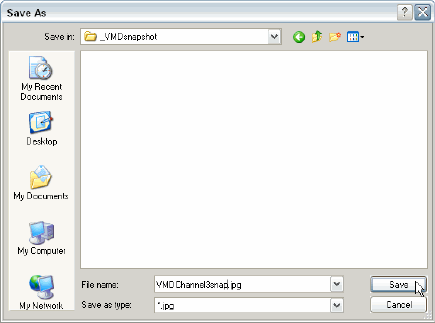

Es öffnet sich ein Dialogfeld, in dem Sie den Namen des Schnappschusses und den Speicherort angeben können:

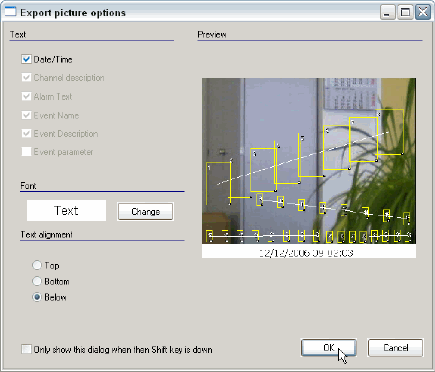

Wenn Sie auf Speichern klicken, wird das Dialogfeld mit den Optionen für das zu exportierende Bild geöffnet:

Nachdem Sie die Schriftart und die Anordnung des Schriftzugs festgelegt haben, klicken Sie auf OK. Ein Schnappschuss Ihrer Alarm-/Beschränkungszonen wird gespeichert.
